ZEPPELIN

Ferroelektrisches Zirkonoxid für piezo- und pyroelektrische Bauelemente

Forschungsgebiet:

Laufzeit:
01.07.2020 - 30.06.2023
Projektstatus:
abgeschlossen
Einrichtungen:
Fakultät für Angewandte Naturwissenschaften und Mechatronik
Projektleitung:
Prof. Dr. Alfred Kersch
Förderprogramm:
DFG Sachbeihilfen
Drittmittelart:
DFG
Projektart:
Forschung

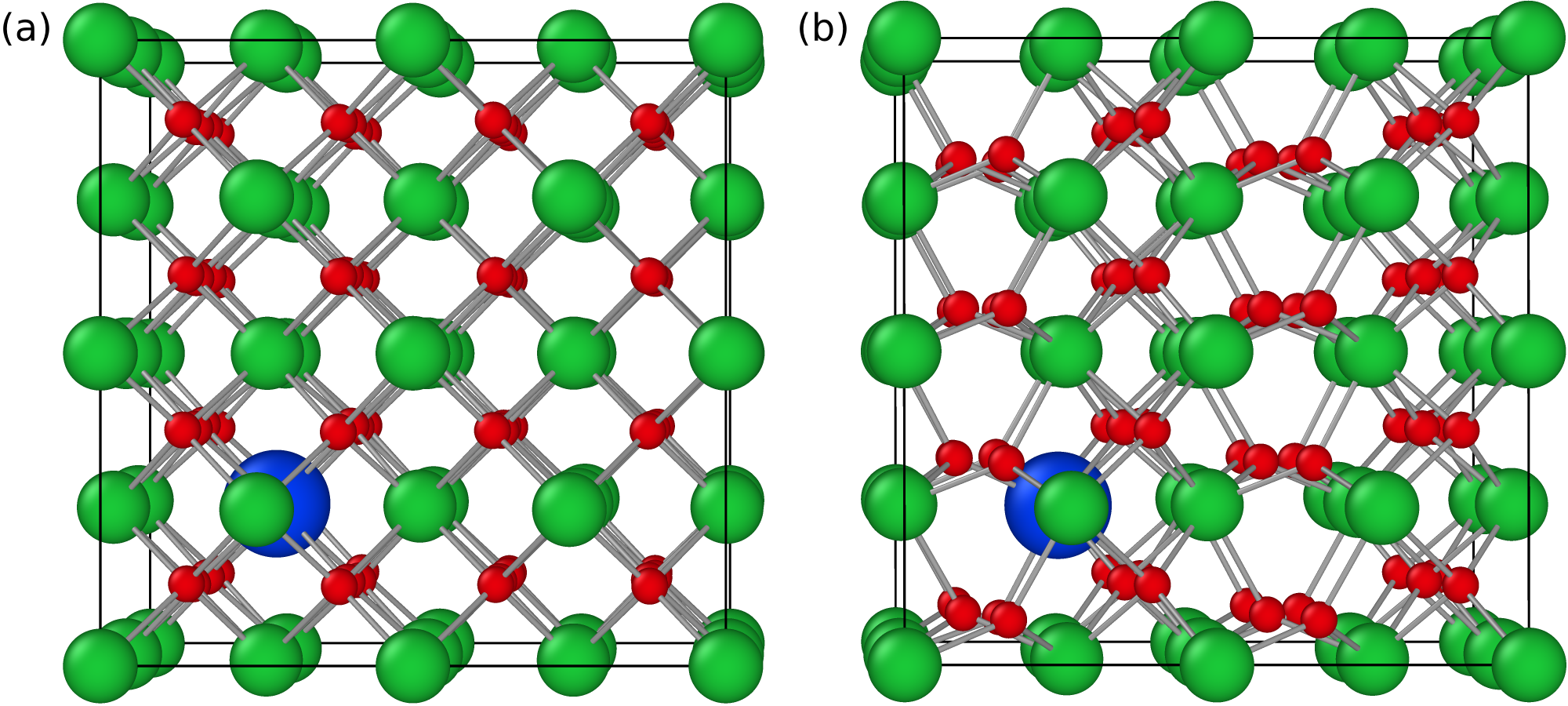

(a) ZrO2 structure in the paraelectric, tetragonal phase with Yb dopant. (b) ZrO2 structure in the ferroelectric, orthorhombic phase with the same dopant. The phase transition may be induced with an electric field.
(Alfred Kersch)

Das DFG-Projekt findet in Zusammenarbeit mit dem Namlab (TU Dresden) sowie der RWTH Aachen statt. Es geht darum den großen piezoelektrischen Effekt in ZrO2 und HfO2, welcher bisher nur in Schichten von wenigen 100 nm realisiert werden konnte, auf Dicken von 1000-2000nm zu übertragen.

Beim piezoelektrischen Effekt führt mechanische Spannung zu einem elektrischen Feld, oder umgekehrt ein elektrisches Feld zu einer mechanischen Dehnung. Diese Wandler-Eigenschaft ist von enormer Bedeutung in den Ingenieurwissenschaften. Anwendungen finden sich in Aktoren, Motoren, Oszillatoren aber auch in Sensoren und Energie-Harvesting. Eine Anwendung für die breite Öffentlichkeit sind Frequenzfilter in der Mobilkommunikation, die auf Dünnschicht-Piezoelektrika beruhen. Die bekanntesten piezoelektrischen Materialien sind Blei-Zirkon-Titanat (PZT) für Aktoren sowie Aluminium-Nitrid (AlN) für Dünnschicht-Schallwellenresonatoren. Aufgrund von Umweltstandards wird seit Jahren an bleifreien Materialien gearbeitet. Gleichzeitig sind dabei die Anforderungen an den Piezokoeffizienten gestiegen, insbesondere in der mikroelektronischen Anwendung als Frequenzfilter. Die ferroelektrischen Eigenschaften von Zirkon- und Hafniumoxid wurden vor etwa 10 Jahren entdeckt. Die piezoelektrischen Eigenschaften sind dabei so groß, dass Hoffnung besteht, dieses Material für bleifreie Frequenzfilter einzusetzen. Die pyroelektrischen Eigenschaften sind ein weiteres Thema.

Jedoch haben Schichten dicker als wenige 100nm die Neigung, die erforderlichen ferroelektrischen und piezoelektrischen Eigenschaften zu verlieren. Hier setzt das Projekt an. Die Lösung des Problems bedarf eines grundlegenden Verständnisses der Dünnschicht-Materialeigenschaften. Diese werden mit Hilfe von experimentellen Daten sowie Simulationen basierend auf Dichtefunktionaltheorie gewonnen. Verantwortlich für die Simulationen ist die Hochschule München. Eine Möglichkeit die gewünschten Eigenschaften zu erzielen ist eine gezielte Dotierung, wo die Wahl des Dotierstoffes mit Hilfe der Simulationen geschieht.

Projektförderung

Deutsche Forschungsgemeinschaft e.V. (DFG)
